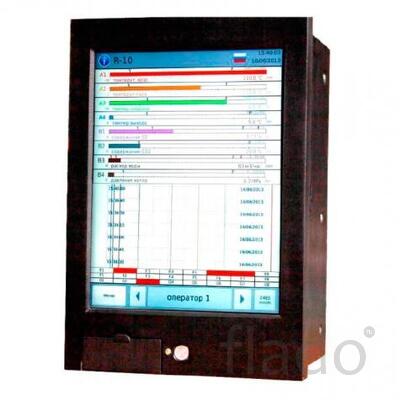

Безбумажный регистратор R10 gредназначен для измерения, отображения и регистрации (архивирования) параметров физических величин технологических процессов (температура, уровень, расход, давление и др.), которые преобразованы первичными датчиками в сигналы силы, напряжения постоянного тока и активное сопротивление.
Технические характеристики
Параметры
Значение
Количество каналов измерения и регистрации
до 32
Тип экрана
TFT LED 600х800
Основная приведенная погрешность прибора по регистрации и сигнализации
для МАВ1
для МАВ2
0,1%
0.25%
Период регистрации в энергонезависимой памяти прибора:
минимальный (МАВ1/МАВ2)
максимальный
0,1/1 s
60 s
Емкость архива внутренней энергонезависимой памяти, событий
30 млн.
Скорость продвижения электронной «диаграммной ленты»:
минимальная
максимальная
20 mm/ h
10 mm/s
Максимальное количество уставок сигнализации на канал
до 10
Максимально допустимое нагрузки сигнальных выходов:
= 220 V/ ~250 V; 3А
Износостойкость релейных выходов сигнализации, срабатываний:
для =230В/2А
для =30В/1А
3•105
5•105
Максимальное время реакции срабатывания сигнализации прибора:
по каналам МАВ1
по каналам МАВ2
250 ms
1250 ms
Типы первичных преобразователей и входные электрические сигналы, подключаемые к измерительным каналам:
термопара
термосопротивление
напряжение постоянного тока
сила постоянного тока
ТПП13(R), ТПП10(S), ТПР(B), ТЗК(J), ТМКн(T), ТНН(N), ТХА(K), ТХКн(E), ТХК(L), ТМК(M), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТСС(I)
50П (Pt50, Pt`50), 100П (Pt100, Pt`100), 50М (Cu50, Cu`50), 100М (Cu100, Cu`100), 100Н (Ni100)
0-10 mV, 0-20 mV, 0-50 mV, 0-100 mV, 0-1 V, 0-10 V
0-5 mA, 0-20 mA, 4-20 mA
Компенсация температуры холодного спая (с компенсатором КТ100П)
автоматическая
Входное сопротивление прибора
для входного измерительного при подключении измерительного сигнала силы постоянного тока
для входного измерительного канала при подключении термоэлектрического преобразователя, термопреобразователя сопротивления и напряжения постоянного тока диапазонов измерения (0-10) mV, (0-20) mV, (0-50) mV, (0-100) mV, (0-1) V
для входного измерительного канала при подключении напряжения постоянного тока диапазона измерения (0-10)V
не более 25
не менее 1 M
не менее 400 k
Администрирование прав доступа к управлению настройками и функциями
до 10 пользователей
Программное обеспечение для ПК
Protocol Viewer (for Windows)
Напряжение/частота питания
150-250 V / 50,60 Hz
Бесперебойная работа при прерывании напряжения питания на время, не более
100 ms
Дополнительные источники питания для подключения датчиков:
стабилизированное напряжени
номинальный/максимальный ток
количество каналов
защита от КЗ
+24±1,5 V
25/40 mA
