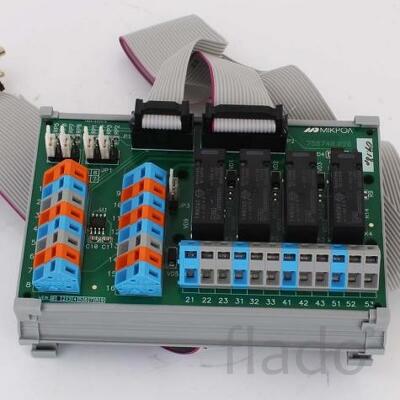

Клеммно-блочный соединитель КБЗ-20Р (КБЗ-28Р) предназначен для:
подключения сигнальных цепей;
коммутации сигналов;
включения-выключения сильноточных цепей;
управления электромагнитными клапанами, соленоидами, контакторами, пускателями;
управления системами оповещения;
активизации систем аварийной сигнализации.
Технические характеристики
Количество устанавливаемых реле
4 реле
Выход транзисторный ОК
собственно выход подключенного к КБЗ-28Р устройства
Механическое реле
до 8А, до 250В 50Гц, cosf>0,4
Оптосимистор с контролем перехода через ноль
до 50мА до 600В
Твердотельное реле с контролем перехода через ноль
до 1,5А и от 15 до 265 В переменного тока
Тип контакта механического реле
один переключающий или замыкающий контакт
Питание обмоток реле
внешнее напряжение =24В постоянного тока
Контрольные светодиодные индикаторы состояния реле
отображение текущего состояния
Светодиодный индикатор напряжения
24В для питания обмоток реле
Цепи управления реле
выведены на соединительный разьем
Выходные цепи реле
выведены на клеммные колодки
Монтаж на рельс
DIN35х7.5 EN50022″
Клеммно-блочные соединители имеют специально установленные дополнительные цепи нормализации сигналов
нормирующие резисторы, токовые шунты и перемычки для смены диапазонов входных сигналов
Промышленные пружинные клеммы
простое соединение
Клеммно-блочные соединители
упрощают монтажно-демонтажные и пусконаладочные работы
Модель и длина кабеля клеммно-блочного соединителя
оговаривается при заказе соответствующего изделия
Температура окружающей среды
от +5°С до +50°С
Исполнение
IP20
Габаритные размеры
75х115х45 мм
Длина кабеля
0,75 м
Масса
0,22 кг
